磁场屏蔽箱是利用导电或者导磁材料制成的各种形状的屏蔽体,将电磁能力限制在一定空间范围内,用于抑制辐射干扰的金属体。并对传导和辐射进行处理,以实现给被测无线通讯设备提供无干扰的测试环境的设备。磁场屏蔽箱是利用导电或者导磁材料制成的壳、板、套等各种形状的屏蔽体,将电磁能力限制在一定空间范围内,用于抑制辐射干扰的金属体,并对传导和辐射进行处理以实现给被测无线通讯设备提供无干扰的测试环境的设备。
屏蔽体的结构必须简洁,尽可能减少不必要的孔洞,尽可能不要增加额外的缝隙;避免开细长孔,通风孔尽可能采用圆形孔并阵列排放。屏蔽和散热有矛盾时尽可能开小孔,多开孔,避免开大孔。不能有直接穿过屏蔽体的导体。要重视电缆的处理措施,电缆的处理往往比屏蔽本身重要。一旦有一电缆从屏蔽体中穿出,将对屏蔽体的屏蔽效能产生显著的恶化作用。
型号 | 功能 | 性能指标 | ||||
机械特性 | 屏蔽特性 | 连接端口 | ||||
型号 | 数量 | |||||

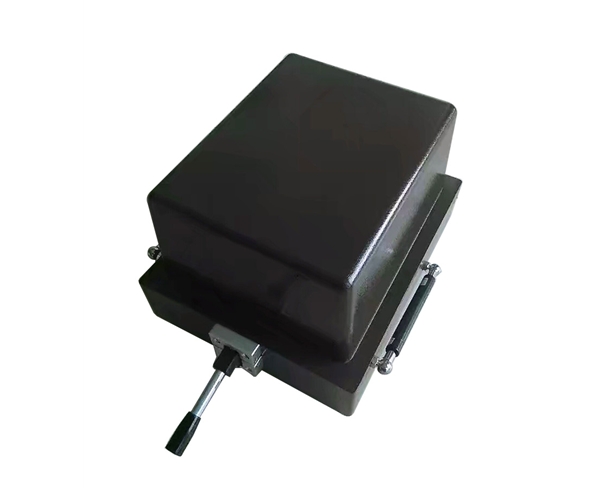

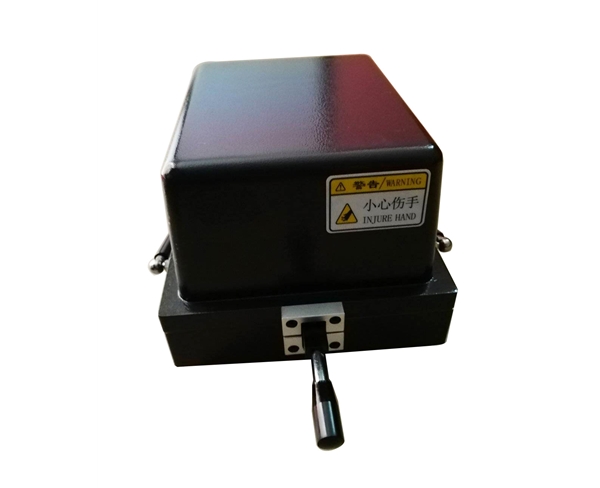

TXW05A | 无线通讯测试 | 操作方式 | 手动操作 |
800MHz~3GHz >80dB 3GHz~6GHz >70dB 本厂产品特点: 经济适用、交货快捷! 可按需求任意订制! |
N(f)-SMA(f) | 2 |
EMI测试 | 外形尺寸 | L465*W325*H225MM | DB9(m)-DB9(f) | 1 | ||
耦合测试 | 工作尺寸 | L280*W220*H160MM | USB(f)-USB(f) | 2 | ||
RF功能测试 | 箱体材料 | 铸铝 | RJ45-RJ45 | 1 | ||
WIFI测试 | 表面颜色 | 咖啡色 | DC-DC | 1 | ||
重量 | 约9KG |
